皆様、今晩わ
本日は暖かいですね。
昨日は、令和のスタートと言う事で日本全国中がお祝いムードでしたねえ。
午前中は、天皇陛下の儀式の中継を見ていて、昼からはリフォームに移りました。

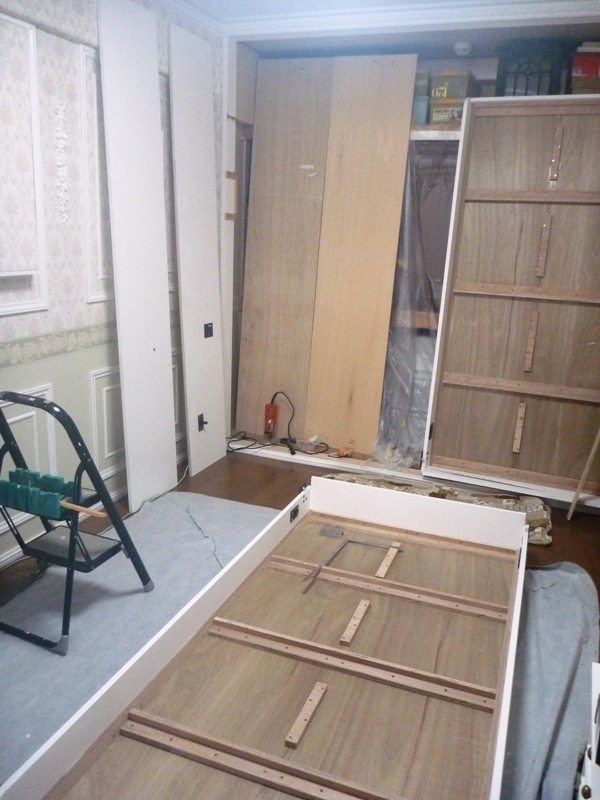

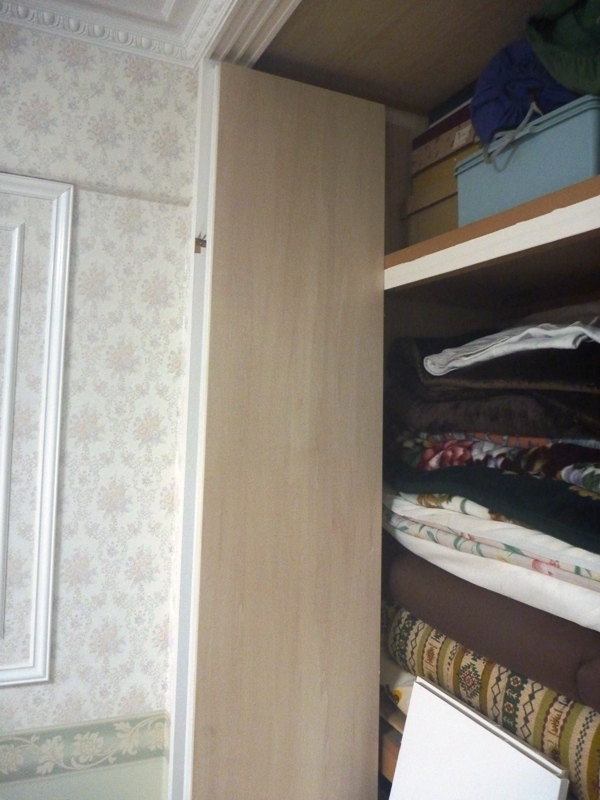

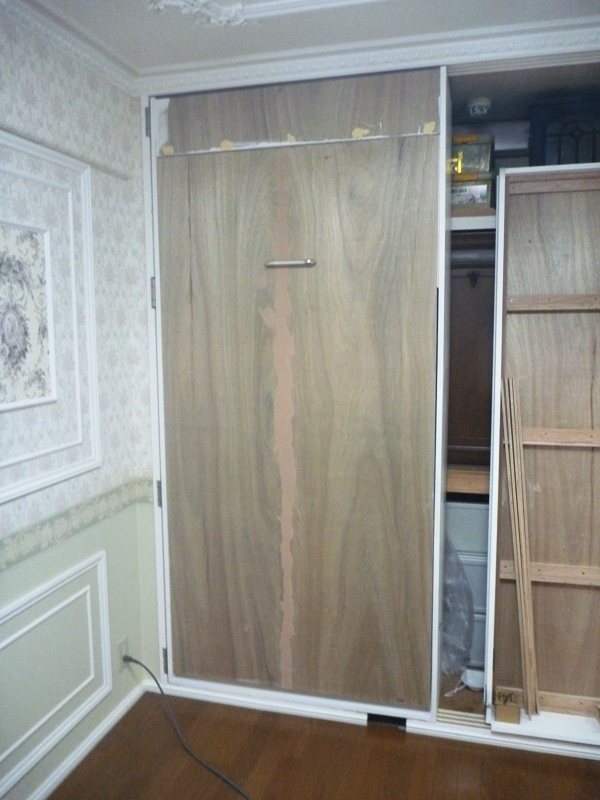

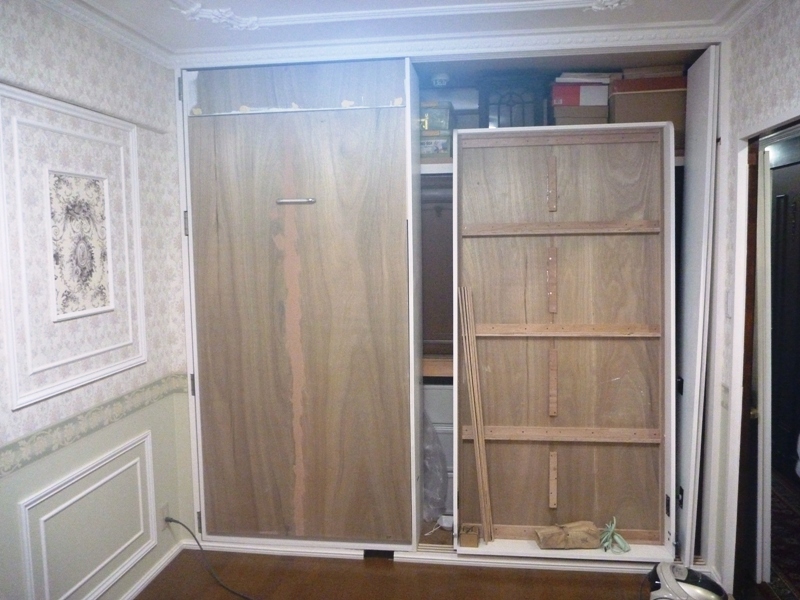

写真を見ての通り、左側に１台のみ設置出来ました。
このベッドは、押し入れの中を取り出したい時に普通の扉の様に観音開閉する事が出来ます。


4つの丁番を使っていますが、流石は重量級の丁番ですから大丈夫の様です。
( タキゲン　B-1001-13H　ステンレス重量用平型蝶番　税別 ¥2,100 )

加えて、重量級のキャスターも使っていますので丁番の負担も減らせます。

ベッドを敷いて使う時は、敷居の上の板材の上に設置になりますから、キャスターや丁番の負担があまりありません。

寝る時は、上写真の様に設置した状態でベッドを下ろすと可能になります。
現在は、まだマットレスを敷いておりませんのでガススプリングの力が強すぎて、下げるのに力が要る状態です。
ですから、１２日にマットレスが届きますから、その時からベッドが使いやすくなると思います。
(日本製 ポケットコイルマットレス シングル (Sサイズ) リネンワッフル 【送料無料】 【開梱・設置無料】 日本製ポケットコイルマットレス専門ストアCraftia (クラフティア))

マーフィーベッドの動画を見てもほとんどが１台のみの製作でしたから、それが2台となると本当に大変です。
一度に２台は無理ですね。
細かい調整に時間を費やします。
何故かと言いますと、木材は生きていますので曲がったり？ねじれたりとか？の癖があるんですね。
例えば、寸法をきっちり測ったにも関わらず、同じ寸法なのにちょっと傾いているとか？こう言う場合2㎜とか４㎜とか？片方を足したり、または引いたりして調整します。
これって、結構決断がいるんですねえ。

とり合えず、こうする事で無事に設置出来ました。
でも、後日に脚を取り付けたり、壁紙を貼るとか？まだありますので完成ではありません。(笑)

皆様、今晩わ
毎日、DIYをやっていると流石に腰が痛くなりました。
筋肉痛ですね。
大工さんは、毎日仕事をやっていますが、肉体労働ですから相当身体が鍛えられているんでしょうねえ。
かく言う私は肉体労働ではありませんから、体がなまっているんでしょうね。(笑)

さて、本日はベッドキャビネットの製作に入ります。
まずは、ベッドヘッダーの製作です。

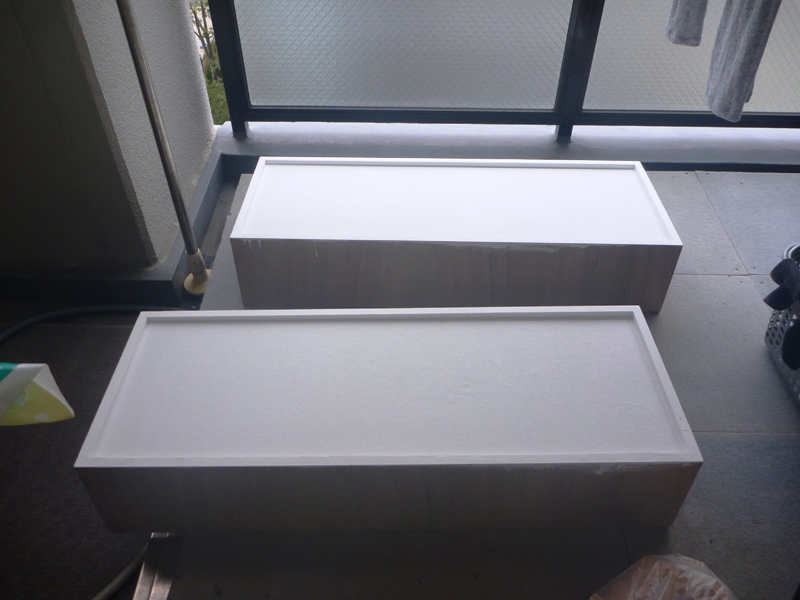

白い壁紙を貼っています。
壁紙がある部分がキャビネットに対して下側に向きます。
つまり、ベッドに寝ている時に上を見上げましたら、まさにその白い壁紙が貼っている部分に相当します。

完成してから壁紙を貼ったり、ペンキを塗ったりするのはちょっと難しいので、あらかじめ施工しておいた方が後が楽だと思います。

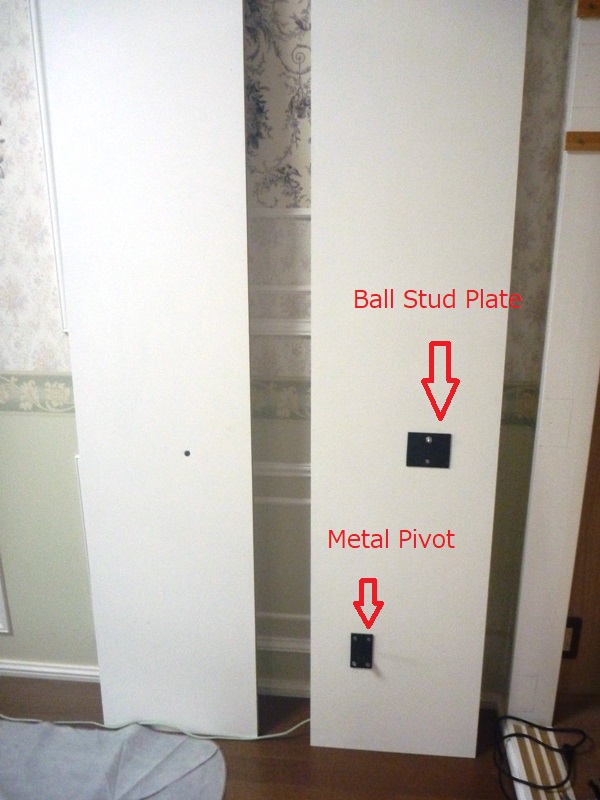

次は、キャビネットにBall Stud Plateと Metal Pivotの取り付けを終えたところです。


次は、キャビネットを柱に重量級の丁番で取り付ける為のスペースをトリマーにて掘ります。


ですが、このトリマーのスピンドルが甘くなってしまい、ビットを15㎜の深さに設定したのに20㎜になってしまうとか？もう使えませんね。

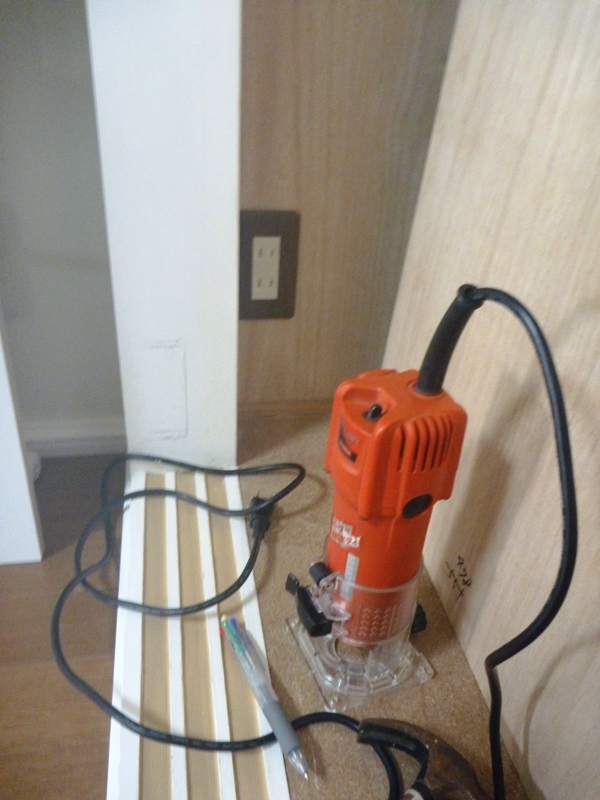

なので、急遽ホームセンターへ行ってリョービのMTR-42トリマーを購入しました。
いやあ、新しいのはぶれないですねえ。
ですが、柱の中に釘があったりして思うようにいかず大変でした。

皆様、今晩わ
本日は少し寒いですね。
猫達も寒いのか？膝枕に寄ってきます。

本日は、ベッドの製作で具体的には

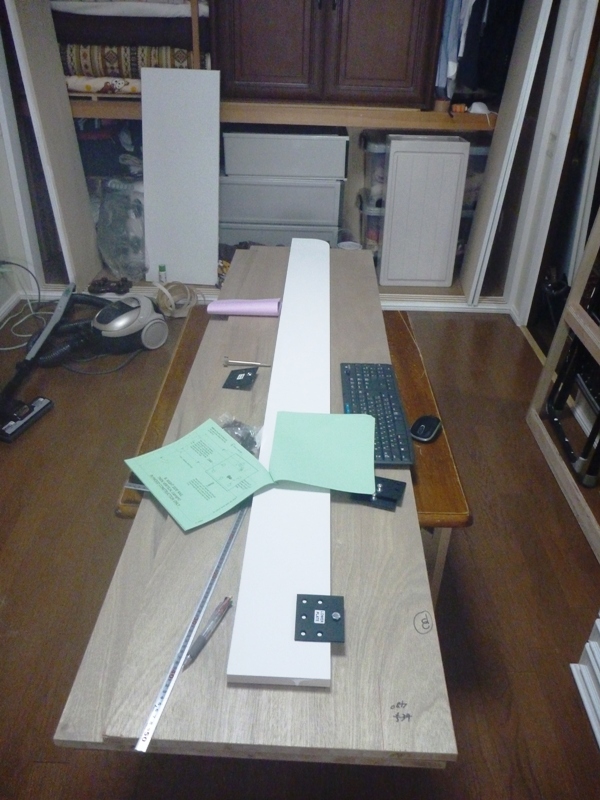

まず、サイドレールにBed Ball Stud PlateとFemale Metal Pivotの取り付けです。

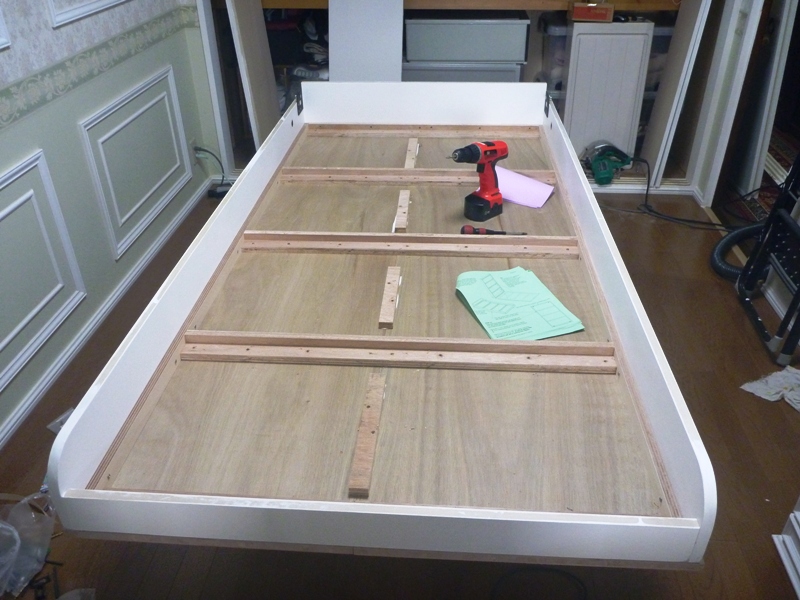

インナーウッドベッドフレームと①サイドレール、②フットレール、③ヘッドレールとの組み合わせです。

この組み合わせに結構な数量のビスを使います。
こうして写真を載せると簡単そうに見えますが、結構大変です。
そして、重たいです。

後で、Bed Ball Stud PlateとFemale Metal Pivotの取り付けが内側と外側とでは反対だったのが気づいたので修正しておきました。(笑)

フェイスパネルを貼る時、二枚の板を組み合わせるので前と後ろの板の縁が揃わない事が予想していましたので、あらかじめ注文・カットの時に長めにしておきました。
そして、前と後ろの板の縁がまっすぐに揃う様に丸ノコで余分な所をカットして水平に揃えておきました。

皆様、今晩わ
本日はよいお天気で、待望のゴールデンウィークに突入しましたねえ。
ですが、世の中にはそれが困る方も居る事を忘れてはならないですね。

さて、今日からいよいよ本格的な壁面収納ベッドの工事に入ります。
まずは、押し入れの改造が必要です。

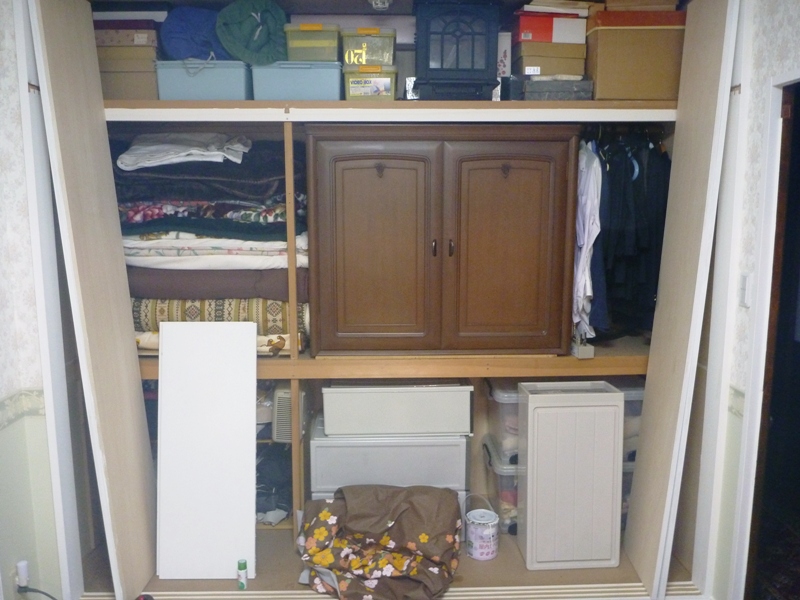

改造前の写真です。

押し入れの奥行きは約９０センチあり、壁面収納ベッドの奥行きが40センチです。
壁面収納ベッド自体が押し入れのドアになりますので、襖はすべて撤去です。
使い道がありませんのでたぶん捨てると思います。
明日は重量級の丁番の取り付けと重量級のキャスターを取り付ける予定にしています。

その為には、壁面収納ベッドが収まるスペースを先に確保する必要があり、40センチ分の押入れの棚を除く作業が必要になります。

押し入れ棚40センチ分を撤去した後の写真です。


難しくはなかったですが、やはり道具や工具類がないと難しいと思います。
今回は電動丸ノコ、電動ドリル、ドライバーが活躍しました。

皆様、今晩わ
本日、昨日に続いて良いお天気でしたね。
陽気な日だと外へ出かけたいのですが、やらなくてはいけないDIYがありますので、今の所ホームセンター位です。
DIYの方は、ベッドを組み立てる前に塗装が先になります。
組み立てた後では塗装しにくい箇所がありますので、先にやっておいた方が楽だと思います。
それでは、写真をば。

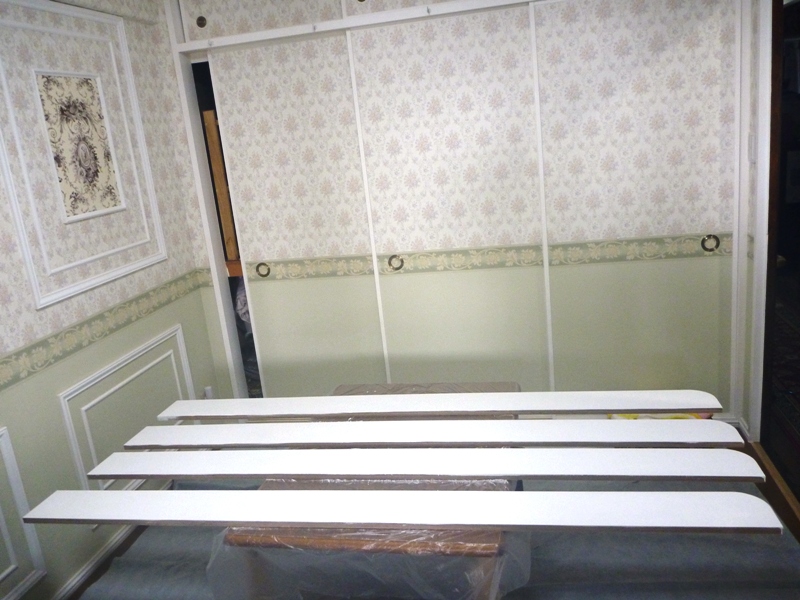

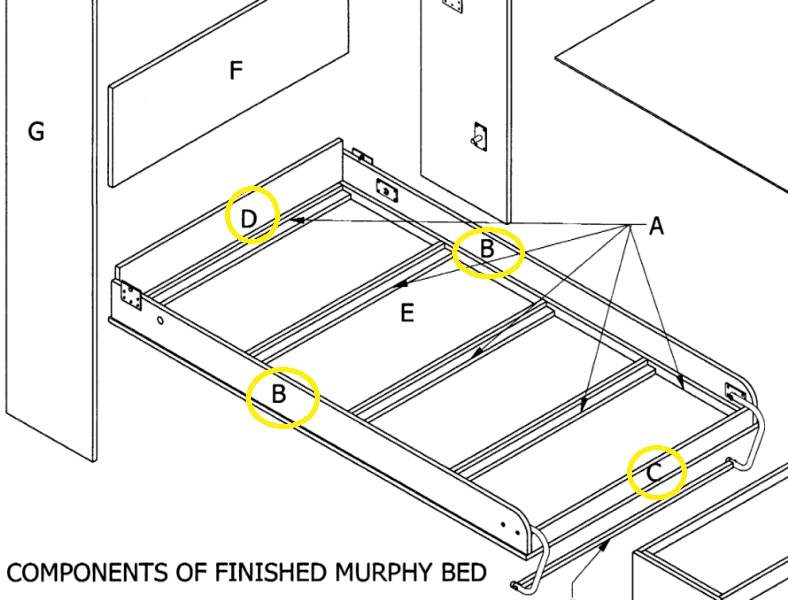

サイドレール(B)です。


ヘッドレール(D)とフットレール(C)です。


続き

皆様、今晩わ
本日は暖かい日でしたね。

朝から外注したシナ合板(ラワン共芯)厚み18㎜幅1210㎜長さ2410㎜の板材をカットされたものを受け取りに行き、自宅まで運びました。

そして、すぐに作業を開始しました。

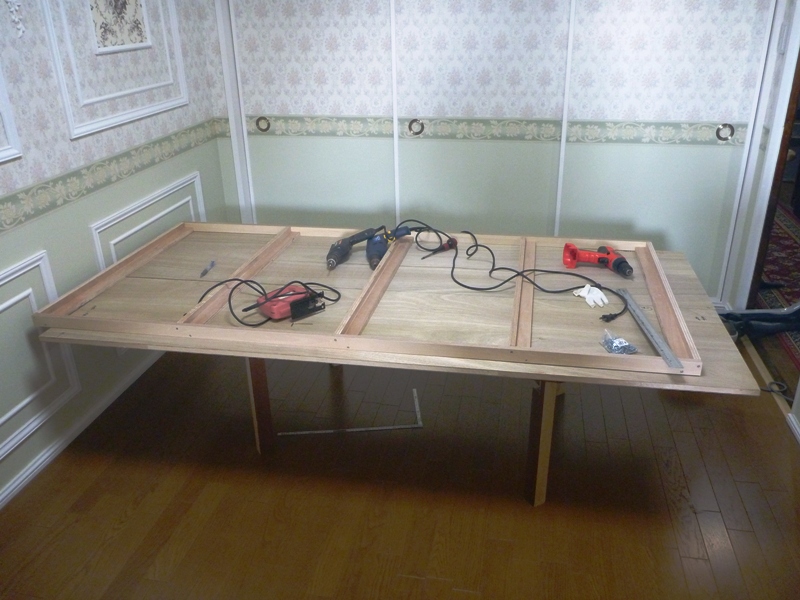

まずは、インナーウッドベッドフレームの作成です。

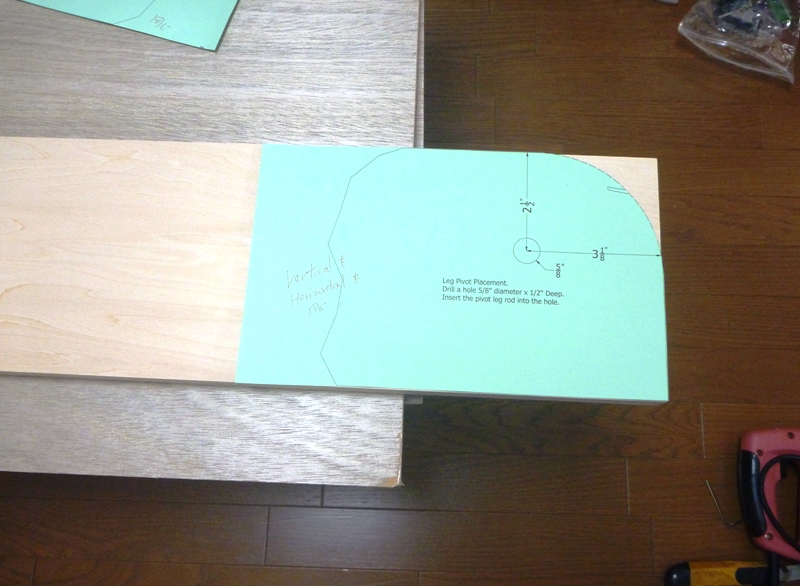

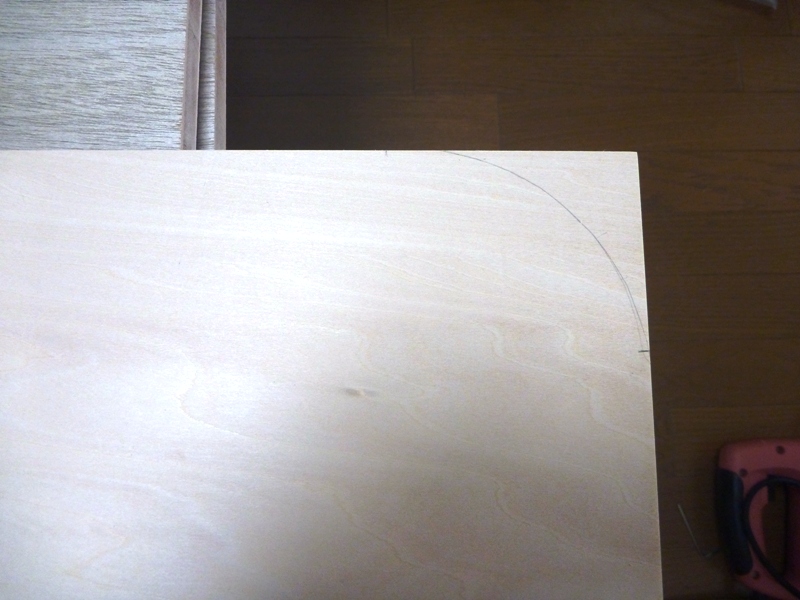

次は、サイドレールの曲面化です。

Metal Vivoting Legs(上図)を使用しないのであれば、サイドレールを丸くする必要はないのですが、丸くした方が見た目も優しいですし・・・・・。

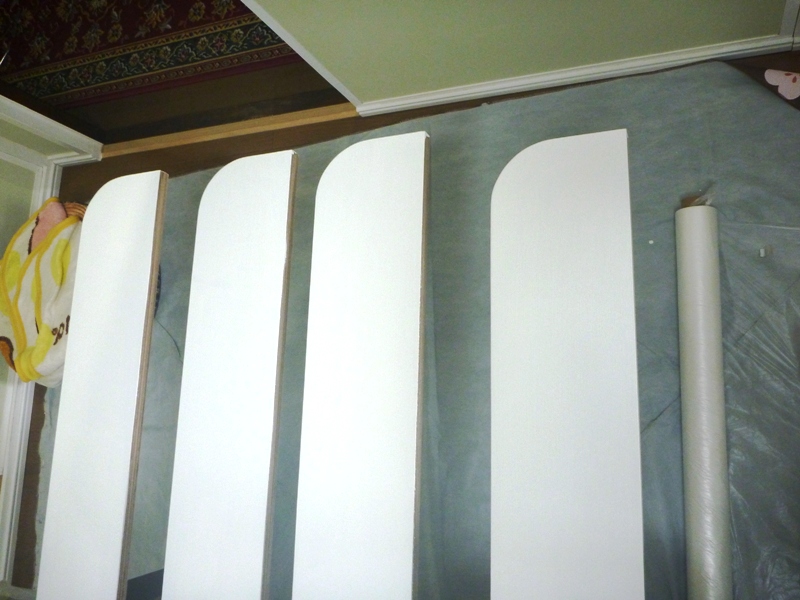

ジグソーで曲面カットして、木口テープを貼り、作業を終えたサイドレールです。


組み立てる前に、塗装です。

皆様、こんにちわ
前回の記事で、Metal Vivoting Legs(下図)を使用せず、ベッドの幅を6センチ小さくする事が出来ると言う事をお伝えしました。
その為、ベッドのパーツの板材を箇所によってはテーブルソー、もしくは丸ノコでマイナス58㎜、マイナス73㎜とカットして除去する訳ですが、測定する度にホームセンターのカットに狂いと言うか？2㎜または3㎜の誤差がありました。
まあ、ホームセンターのカット代は安いし、スタッフと言ってもプロではないのですから、文句言えません。
もしそのまま使えば、狂ってしまって原因が分からずじまいと言う事が起きると思います。

これが材木屋となりますと、皆さんプロですからカットはそれこそ気持ちが良い位に正確です。
但し、木材やカット代が高くなります。
ホームセンターの様にカット代が50円と言う訳にはいかなくなります。(笑)

加えて、荷物が2メートル以上になりますと普通の宅配業者が受け付けてくれません。
第一貨物などの運送業者さんに依頼する事になり、料金が宅配の4～6倍に跳ね上がります。
しかも、自宅までは届けてくれず、営業所止まりになりますから車で取りに行く必要があります。

ですが、小さくする為のカットによって、これらの誤差をすべて修正する事が出来ました。
ただ、自宅の中で、テーブルソーまたは丸ノコでカットすると言う事は本当に大変な事です。
もの凄い量の木くずなどのゴミが出るからです。

この対策も大変です。(笑)
鼻が痛くなりますから、防塵マスクやごみ集塵機が必ず必要です。
アメリカではガンの原因の一つにもなると言う位ですから、対策は必然です。
WARNING: Cancer & Reproductive Harm - www.P65Warnings.ca.gov
(警告：癌と生殖障害 - www.P65Warnings.ca.gov)

WARNING: Drilling, sawing, sanding or machining wood products can expose you to wood dust, a substance known to the State of California to cause cancer.
Avoid inhaling wood dust or use a dust mask or other safeguards for personal protection.
For more information go to www.P65Warnings.ca.gov/wood.
(警告：木製品の穴あけ、のこぎりでの切断、紙やすりで磨く、または機械加工すると、ガンを引き起こすことがカリフォルニア州で知られている物質である木粉にさらされることがあります。 木粉塵を吸い込まないようにするか、または個人用保護具として防塵マスクまたはその他の安全装置を使用してください。
詳細についてはwww.P65Warnings.ca.gov / woodをご覧ください。)とあります。

皆様、こんにちわ
前もってソフト上で組み立ててみた結果、真ん中の隙間が78㎜と言う事が判明した事が掲載しましたが、家内との相談の結果、体が不自由になると使い難くなると言う事が分かりました。
その理由は、朝起きて、たいていはベッドの側面から出る事が多いからです。
将来の事を考えて、何よりもベッドの側面から出やすい事を優先するべきだと考えています。

Metal Vivoting Legs(下図)を諦めて使用しないのであれば、ベッドの幅を6センチ小さくする事が出来ます。




その結果、真ん中の隙間(赤い箇所)が264㎜開けられる事が分かり、床の上では合板の厚みと隙間を足しますと310㎜となり、両足が置けるスペースだと思います。
Metal Vivoting Legs　の代用も考えました。

話変わりますが、下記　Hiddenbedが大変便利らしいです。
家内もこの画像と動画を見た時、欲しいと言った位ですから、かなり魅力的なんでしょうねえ。
ある意味、マーフィーベッドより進化しているのかも知れません。

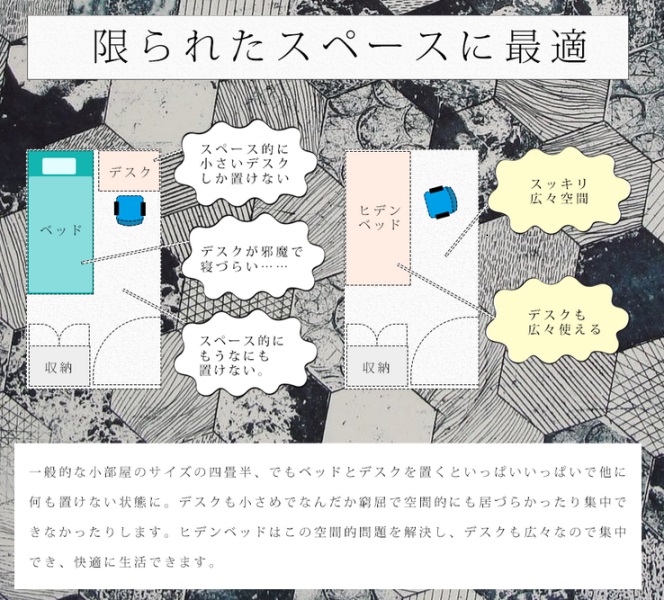

下図の通り、もともとベッドを置かなければスペースがありますが、布団の収納と言う問題も出て来ます。
布団の上げ下げも結構面倒ですしねえ。
Hiddenbedだと、下図の様にかなり改善しそうです。

(N-furnitureのサイトより引用掲載させて頂きました。)

で、下の娘が使っている部屋用にツインタイプを注文しました。
もちろん、アメリカから直輸入です。
流石に日本では、幅120センチ以上の合板が残念ながらありませんので、ダブル以上のものは合板を貼り合わせになるんでしょうねえ。
　　　　　　　　　　　　　↓
https://www.rockler.com/hiddenbed-fold-out-bed-and-desk-mechanism

1.Hiddenbed® Fold-Out Bed and Desk Mechanism, Twin　(Item #: 44833)
2.Hiddenbed® Hardware Fastener Kit　(Item # 46521) の2点を注文しました。注文不可になりました。


1.Mechanism Kit
2.Technical Drawings
3.Hardware Kit
の2点を注文し直しました。

Craftia (クラフティア)は国産のマットレス専門店ですが、幅が80センチタイプ、90センチタイプもあり、サイズの種類が豊富で、長さが195センチタイプもあります。

もし、Hiddenbed® Fold-Out Bed and Desk Mechanismを注文される事がありましたら、注意点としましては、必ずHiddenbed® Hardware Fastener Kit　(Item # 46521)も一緒に注文する必要があります。 Bed and Desk Mechanismキットには含まれていない様です。

そこまでDIYが出来ないと言う方は、下のサイトにて販売されていますが、流石に高いですねえ。
　　　　　　　　　　　　　↓
ヒデンベッド グレースII ショートタイプ(N-furniture　税込 282,960 円)

ヒデンベッド　グレースⅡショートタイプ(筑波産商　税別 262000円 ～414,000円)

idbed(伸晃産業　税別 238,000円～550,000円)

但し、マットレスは別売の様です。

皆様、こんにちわ

外注したシナ合板(ラワン共芯)厚み18㎜幅1210㎜長さ2410㎜の板材をカットされたものが20日に届く予定です。
20日になれば、これで板材が全部揃う事になり、穴あけ、組み立ての作業に入ります。

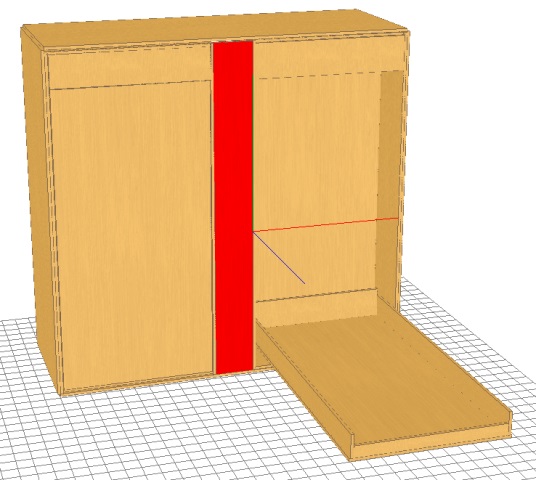

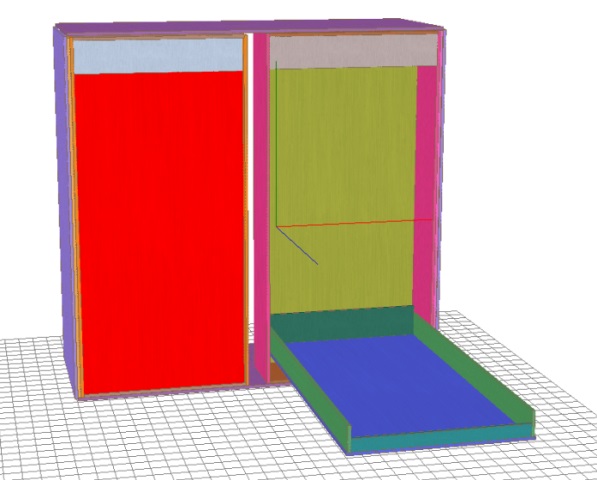

そこで、前もってソフト上で組み立ててみました。
その結果、真ん中の隙間が78㎜と言う事が分かりました。
このマーフィーベッドが収納された状態では、押入れに対する一つのドアになり得ますので、問題は開け閉めの時に弧を描きますので干渉しないかどうか？チェックの必要があります。



押入れの奥行きが、90センチあります。
そして、マーフィーベッドと言うドアの奥行きが40センチです。
パソコンのソフトで設計しまして、干渉しないか？どうか？チェックした所、大丈夫かなあと言う感じです。
こうする事で、前もって予測する事が出来ます。
もし干渉すれば、どうすれば良いか？前もって対策を立てられます。
真ん中の隙間は、見えない様にする事は可能です。

皆様、今晩わ
だいぶ暖かくなって来ましたね。
服も軽くなって随分楽になりました。
ですが、朝と夜はまだ寒いので油断出来ません。

さて、現在のベッドリフォームの近況ですが、合板の購入、カット、運搬です。
運搬は重労働です。

☑が入っているのは、こちらのホームセンターで調達済みです。
それ以外のBとD、Aのフレームサイドは外部に注文中です。

そして、フレームストラットの作成です。
