皆様、今晩わ

台風が予想外のUターンつまり南下てす。
珍しいですねえ。でも伊豆方面は大変かと思います。

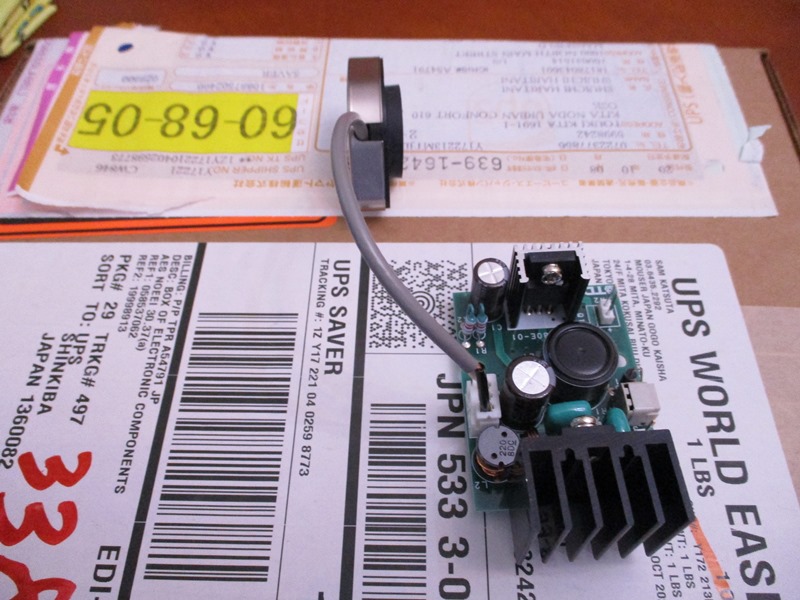

昨日、注文した「NB-80E-01-H」がアメリカから届きました。

早速、本日、取り付けてみましたが、結果は変わらず反応しません。
ただ、水面感知センサーは正常なので、ミスト装置は問題ないのだろうと思います。
この装置は24Vだろうと思います。
また、ファンも調査の結果、24Vの様です。
後、考えられるのは、接続の問題か？マイコンの問題か？いずれかだろうと思います。
暖炉の右部分であるマイコンのある箇所の分解がとても大変なので断念しました。
市販のミストメーカーとACアダプターが24Vなので、これに接続したいと思いました。
そこで、暖炉の左部分である電源部の方が分解しやすく、分かりやすいのでハロゲンランプ用のダウントランスの100Vのインプット電線に繋ぎました。
これは、水タンク　サンプの水が減って水位が下がるとハロゲンランプが自動的に消えますし、メインスイッチをオフにしますとこれ又消えますので、安全の上からハロゲンランプ用のダウントランスの100Vのインプット電線に繋げば、一緒に同時に市販のミストメーカーとACアダプターの電源を遮断する事が出来ます。
その方が安全だと思います。

そして、水タンク　サンプの中に市販のミストメーカーを入れますと、浅いので後１７ミリ位深くしてやる必要があります。

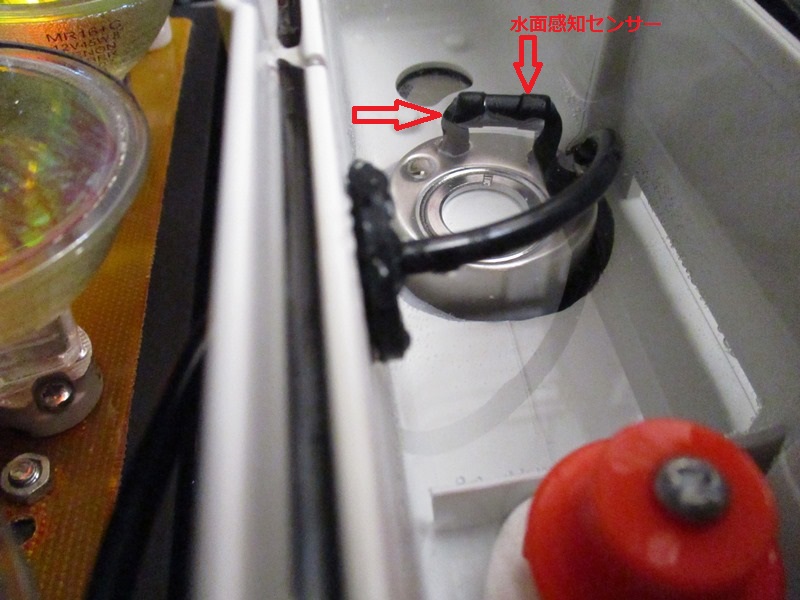

これは、市販のミストメーカーの水面感知センサーが水に浸かるのに後17ミリの深さが要ると判断しました。

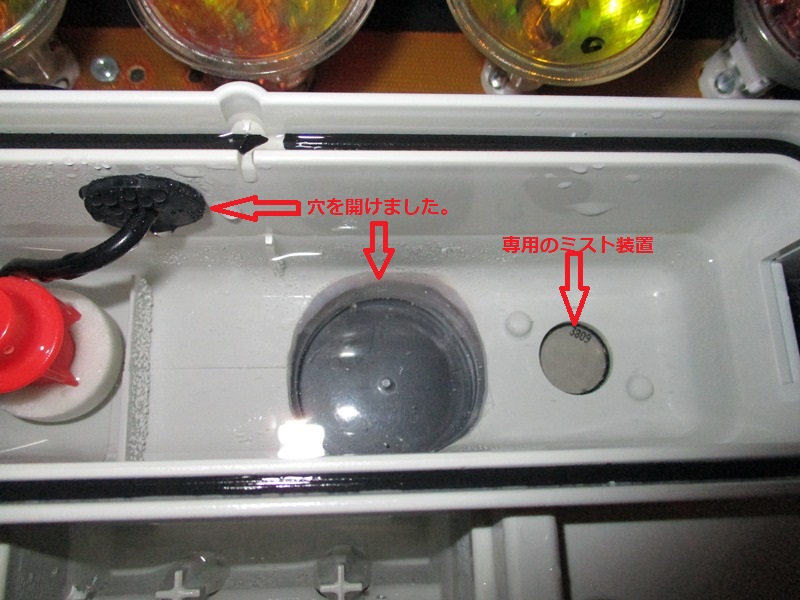

そこで、100円ショップへ行ってきて、醤油の入れ物が太さがちょうど良いので、17センチの高さにカットし、水タンク　サンプもミスト装置の隣に丸い穴をあけて、高さ17センチの醤油の入れ物をアクリルレジンで接着しました。

ミストメーカーをもとに戻した写真です。


全体の写真です。

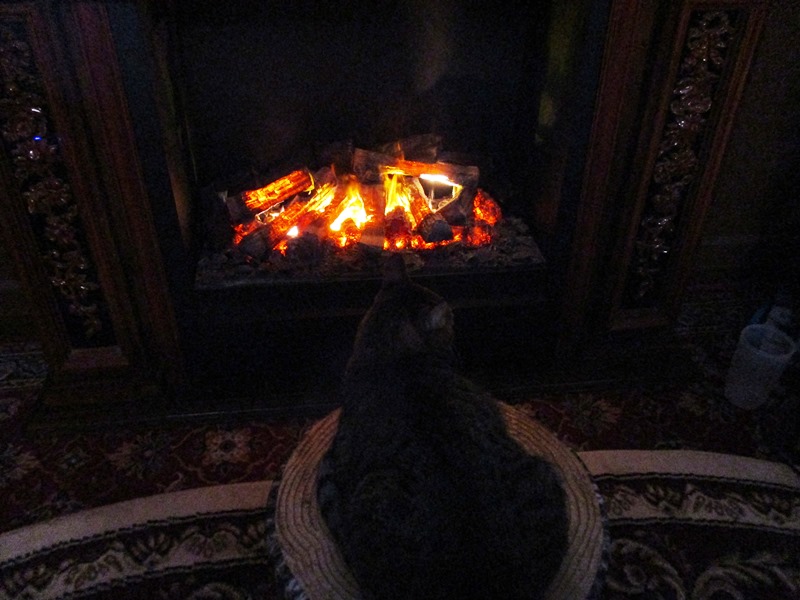

その結果の写真です。


そして、温かい風が分かったのか？(笑)
まったりしている猫ちゃんです。


写真よりは動画の方が良いかも知れませんね。
スチームバンクの五十嵐 麻理様のユーチューブの映像とほとんど同じです。
この方の影響を受けて、マントルピースを作り始めた訳です。
そして、このオプティミストの電気暖炉の設置は、五十嵐 麻理様の8年後です。
